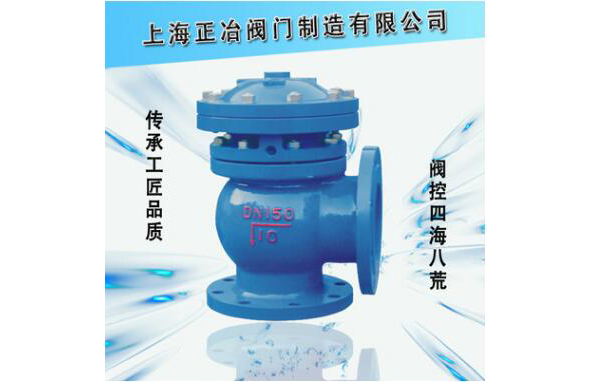

JM744X、JM644X隔膜式液壓、氣動快開排泥閥
 |
 |
 |
JM744X、JM644X隔膜式液壓、氣動快開排泥閥，是一種由液壓源或氣動源作執行機構的角型截?cái)囝愰y門通常成排安裝在沉淀池底部外側壁，用以排除池底沉淀的泥砂和污物。該閥由尼龍強化橡膠隔膜將閥門分為兩個腔室，接通液壓或氣動源，采用電動或手動二位四通換向閥控制，實現快速排泥。該閥將隔膜代替活塞無運動摩擦，更適用于泥漿等顆粒介質，大大提高了閥門的使用壽命。
液動快開排泥閥的主要特點是采用雙室隔膜傳動機構替代活塞式，無運動磨損，壽命長。液動快開排泥閥主要用途是安裝在各類沉淀池的底部壁外，液動快開排泥閥用以排除池底的泥沙及污物。
主要技術參數
型號 | 工程壓力 PN(Mpa) | 殼體試驗壓力 PN（Mpa) | 隔膜傳動介質 | 隔膜傳動工作壓 PN(Mpa) | 介質溫度 |
JM744X-10 JM644X-10 | 1.0 | 1.5 | 清水、氣 | 0.15-1.0 | 0-80℃ |
主要零件材料
零件名稱 | 月體、月蓋 | 膜片壓板、閥盤 | 閥桿 | 膜片 |
材 料 | 鑄鐵、球鐵、碳鋼 | 球鐵、青銅 | 不镕鋼 | 尼龍強化橡膠 |
主要外形尺寸(法蘭連接尺寸按GB4216的規定)
公稱通徑DN | L | L1 | H |
100 | 160 | 120 | 370 |
150 | 190 | 150 | 440 |
200 | 225 | 190 | 530 |
250 | 260 | 220 | 615 |
300 | 280 | 260 | 785 |
350 | 315 | 300 | 880 |
400 | 340 | 340 | 970 |
